Размеры и цвета штрих-кодов

Считывание данных штрих-кода проводится при помощи сканера. Информация в таком виде наносится на ярлыки на одежду, этикетки продуктов питания или других товаров, продаваемых в розничной торговле. Но далеко не все задумывались, как такой объем информации можно разместить на ограниченной печатной площади.

На самом деле, все сведения о товаре заложены в память сервера магазина или торгового центра, а сам штрих-код является графическим изображением международного уникального номера. Соответственно, есть определенные установленные правила, касающиеся его размеров, цвета и других характеристик.

Сегодня наиболее распространенным стандартом штрихового кодирования является система EAN – European Article Number. Основные разновидности – это EAN-13, EAN-8 и EAN-128. Для автоматизации складского учета товаров, которые помещены в индивидуальную или групповую транспортную упаковку, использует код ITF-14.

Размеры штрих-кодов EAN-13 и EAN-8

Стандартные размеры штрих-кода EAN-13 (в миллиметрах):

• высота символа – 25,93;
• ширина символа – 37,29;
• высота штриха – 22,85;
• правая свободная зона – 2,31;
• левая свободная зона – 3,63;
• центральный знак-ограничитель и штрихи, которые образуют правый и левый знаки-ограничители, должны быть удлинены вниз на 1,65 мм;
• высота цифр в символе номинального размера – 2,75;
• минимальное расстояние от верхнего края цифр до нижнего края штрихов – 0,165 мм (рекомендуемое – 0,33 мм).

Допустимо увеличение EAN-13 не более чем в 2 раза и уменьшение не более, чем на 20%. Соответственно, минимальный размер штрих-кода EAN-13 (со свободными зонами): 29,83x20,74 мм. Максимальный размер: 74,58x51,86 мм.

Номинальные размеры штрих-кода EAN-8:

• высота символа – 21,64 мм;
• ширина символа – 26,73 мм;
• высота штриха – 18,23 мм;
• свободная зона выше и ниже штрихов (min) – 0,33 мм;
• свободная зона слева от штрихов (min) – 2,31 мм;
• свободная зона справа от штрихов (min) – 2,31 мм;
• центральный знак-ограничитель и штрихи, которые образуют левый и правый знаки-ограничители, должны быть удлинены вниз на 1,65 мм.

Размеры штрихового кода ITF-14

Штрих-код ITF-14 имеет ограничительную рамку, поэтому описание его размеров проще, если сравнивать с EAN-13:

• толщина рамки – 4,8 мм;
• внешний размер с рамкой – 152,4x41,4 мм;
• правое и левое свободные поля – 10,16 мм.

Не допустимо увеличение размеров этого штрихового кода более 100% и уменьшение менее 25%.

Какие могут быть цвета?

Процесс считывания информации со штрихового кода основан на реагировании сканером на чередование темных и светлых полей. Сканер использует красный луч света, поэтому оптимальным является сочетание черных штрихов на белом фоне.

Но дизайнерские решения в оформлении этикетки часто требуют использования других цветов, поэтому нужно выбирать те сочетания, которые не идут в конфликт друг с другом. Ниже приведены эти сочетания, которые считываются или не считываются сканером.

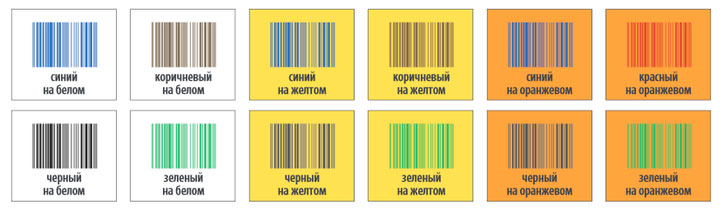

Цветовые сочетания, считываемые сканером

Считываются при определенных условиях

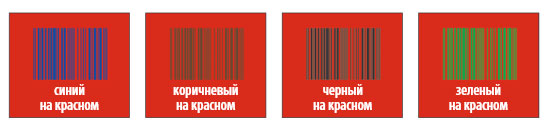

Не считываются при определенных условиях

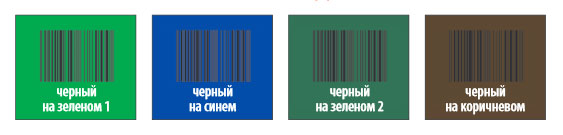

Цветовые сочетания, не считываемые сканером
